SA/CS , КСРВ/CS невзрывозащищенные общепромышленные пылевлагозащищенные химически стойкие шкафы управления, пускатели, щиты освещения IP66 по схеме заказчика

Код в каталоге: 1929
SA/CS , КСРВ/CS невзрывозащищенные общепромышленные пылевлагозащищенные химически стойкие шкафы управления, пускатели, щиты освещения IP66 по схеме заказчика

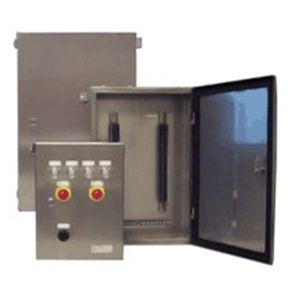

Невзрывозащищенный общепромышленный пылевлагозащищенный шкаф управления - комплекcное устройство для контроля и управления технологическими процессами на промышленном предприятии. Данные изделия согласно сертификату комплектуются по индивидуальному заказу необходимыми для установки электротехническими компонентами (автоматические выключатели, УЗО, реле, таймеры, контакторы, трансформаторы, магнитные пускатели, плавкие предохранители, расцепители, шины, клеммники, аккумуляторные батареи, барьеры искрозащиты и т.д.), и IT-компонентами (процессоры, контроллеры, устройствама аналогового и цифрового ввода и вывода, коммутаторы, WiFi и т.д.).  На поверхности шкафа могут быть установлены смотровые окна, элементы управления и индикации типа, негорючие теплоизоляционные материалы, нагревательные элементы RETO, радиаторы охлаждения и полупроводниковые элементы охлаждения.  Имеется возможность размещения любой контрольно-измерительной цифровой или аналоговой аппаратуры (мониторы, вольтметры, амперметры и т.д.) - критерием совместимости является только габаритные размеры самого прибора.

При проектировании общепромышленных пылевлагозащищенных шкафов иногда возникают ситуации, когда габариты имеющихся корпусов недостаточны для размещения оборудования. В этом случае шкаф можно разделить на отдельные модули (несколько корпусов меньших габаритов, которые при необходимости соединены между собой). Использование сравнительно небольших модулей позволяет сократить габариты, массу и стоимость шкафа. Кроме того, большая площадь поверхности позволяет разместить кабельные вводы в легко доступных местах, что значительно облегчает монтаж. Модульные общепромышленные пылевлагозащищенные шкафы устанавливаются на раме FRAME или РАМА, изготовленной из оцинкованной стали (холодное или горячие оцинкование), а по требованию из нержавеющей стали.

Шкафы управления могут быть оснащены навесом, внешними нагревательными элементами RETO, контурной маркировкой со световозвращающимпокрытием LIGHTRETURNING, для удобства эксплуатации в темное время суток, а также осветительными устройствами для искусственного местного освещения согласно СНИП 23-05-95.

Большой размер элементов управления дает возможность работать в рукавицах (важно приработе на улице при низких температурах). Элементы индикации имеют большой диаметр и оснащены рефлектором, что позволяет четко видеть сигнал при большом угле обзора и различном загрязнении поверхности. Имеется большой выбор элементов управления, индикации, контроля и оповещения стандартного исполнения типового исполнения, а так же исполнение по требованию заказчика.

Используется технология проектирования электрооборудования с использованием выполнения электрической схемы и трехмерной модели электрооборудования. Это позволяет сформировать полноценную цифровую модель электрооборудования, максимально приближенную к реальному изделию. Группировка устройств по корпусам позволяет структурировать модульное электрооборудование в соответствии с конструкторскими сборочными единицами и обеспечить быстрое проектирование изделий высокой сложности. В процессе проектирования осуществляется контроль минимально допустимых расстояний между элеменами сборки. Размещение устройств по копрусам позволяет автоматически производить оптимальную трассировку линий связи на провода. Трассировка проводов производится в автоматическом режиме. Из проводов формируются кабели, жгуты и трассы. Диаметр жгута подсчитывается динамически и зависит от диаметра входящих в него проводов и кабелей. В полуавтоматическом режиме создаются сборочные чертежи и комплектовочные ведомости, которые затем поступают на склад материалов и производственные участки.

Для увеличения надежности оборудования применяются специально подобранные, высококачественные изоляционные материалы. При проектировании и размещении внутри оболочек электрических устройств закладываются большие длины путей утечек по поверхности изоляционных деталей и большие воздушные зазоры между оголенными токоведущими частями разного потенциала. Производиться расчет компоновки и размещения  электрических устройств, компонентов и креплений внутри оболочки, равномерность рассевания тепла внутри корпуса. Производится электронная обработка графиков результатов моделирования и термограммы при серийных испытаниях в лаборатории на заводе в г. Санкт-Петербурге. Все компоненты и проводники надежно крепятся внутри коробки на теплораспределяющие монтажные панели, DIN-рейки и непосредственно на внутренние стенки корпуса. Это позволяет получить изделия не только соответствующие уровню необходимого IP, а изделие, исключающие перегрев и дальнейшую неисправность электрических компонентов.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура
окружающей среды, °С:
(-75) -60...+85 (+200 для исполнения /TERMO)
Максимальное напряжение, В: ~10 000
250
Максимальная сила тока, А: 800
Коммутационная износостойкость для автоматических выключателей 20 тыс. циклов
Механическая износостойкость контакторов 15 млн. циклов
Коммутационная износостойкость контактов кнопок 5 млн. циклов
Резьба на присоединительных отверстиях: Трубная коническая Rc ISO 7/1 (другой тип и размер резьбы по требованию)
Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный (SA/CS);

Нержавеющая сталь марки AISI 316L (SA/CS.../SS), уcтойчивая к щелочи и каплям соляной и серной кислоты;

Нержавеющая сталь марки AISI 304L (КСРВ-С);

Малоуглеродистая сталь (КСРВ-M);

Ударопрочный антистатический полиэстер с добавлением графита, армированный длинными волокнами стекловолокна, химически стойкий по отношению к рабочим средам и устойчивый к УФ излучению (SA /CS...P).

Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению (для шкафов на базе корпусов SA/CS)
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: По требованию Х1, Х2, Х3
ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Взрывозащищенное исполнение
Несущая рама (в случае модульной конструкции) /РАМА
Дренажный клапан для слива конденсата /ECD
Антиконденсатное покрытие /ORANGE
Обогрев /ОБОГРЕВ
Исполнение для температуры эксплуатации -75°С /АНТАРКТИКА
Комплекс мероприятий для защиты от обледенения /ANTI-ICE
Исполнение для оборудования постоянно эксплуатируемого при низких температурах /WINTERIZATION(XX°С)
Климатическое исполнение ОМ1 /МОРЕ
Сейсмостойкое исполнение /MSK-64 9 БАЛЛОВ
Исполнение для тропиков с защитой от насекомых /ТЕРМИТЫ
Приемка заказчика /ПРИЕМКА
Шильд с надписью заказчика /TAG надпись
Совокупность средств для снижения электромагнитных помех /КИП
Окрашивание внешней поверхности в цвет по требованию заказчика /RAL код
