Взрывозащищенные коробки

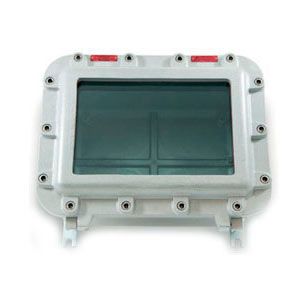

Взрывозащищенные коробки типа CCFE с окном (взрывонепроницаемые оболочки) из сплава KSi13

Код в каталоге: 1830
Коробки типа CCFE с окном (взрывонепроницаемые оболочки) из сплава KSi13

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные коробки CCFE с окном относятся к стационарным устройствам и предназначены для размещения аналоговых и цифровых приборов визуального учета и контроля, КИП, дисплеев, мониторов, индикационных табло,  световых табло оповещения,  а так же клеммных зажимов, элементов управления, контроля, сигнализации,  и других электротехнических компонентов, в случае необходимости их монтажа во взрывоопасных зонах. Форма взрывозащищенных коробок CCFE обеспечивает удобный доступ для монтажа оборудования внутри корпуса, коробки CCFE с окном имеют внешний фланец.

Взрывозащищенные коробки типа CCFE с окном (взрывонепроницаемые оболочки) относятся к Exd корпусам четвертого поколения со сроком службы по поверхности "ВЗРЫВ" более 25 лет.

Крышка и стенки взрывозащищенных оболочек CCFE с окном выполнены с высочайшими характеристиками прочности.  Для этого ООО «КОРТЕМ-ГОРЭЛТЕХ» использует специальную технологию литья в кокиль под давлением до тысячи тон, и специальный заказной сплав с очень низким содержанием примесей. Для качества и чистоты сплава в расчетах учитывается даже миграция ионов из материала корпуса пресс-формы.

Окна взрывозащищенных оболочек CCFE выполнены из ударопрочного жаростойкого боросиликатного стекла . Боросиликатные стекла взрывозащищенных коробок CCFE содержат в химическом составе натрий или кальций, что делает их  более устойчивыми к агрессивным средам и к тепловому удару благодаря низкому коэффициенту расширения.

К способам существенного повышения прочности изделий относятся воздушная и жидкостная закалка, травление, ионообменное упрочнение в расплавах солей, нанесение на поверхность оксидно-металлических покрытий.  ООО «КОРТЕМ-ГОРЭЛТЕХ» использует наиболее эффективный способ повышения прочности термостойкого боросиликатного стекла - комбинированный. Специальная технология ООО «КОРТЕМ-ГОРЭЛТЕХ» повышения прочности боросиликатного стекла к ударным нагрузкам позволяет повысить предел прочности термостойкого боросиликатного стекла после специальной обработки в 7 - 10 раз.

Взрывозащищенные корпуса CCFE c окном обладают высокой стойкостью к воздействию паров сероводорода, что письменно подтверждено в сертификатах ГОСТ Р. Исключительные функциональные возможности взрывозащищенных оболочек CCFE дополняются великолепным промышленным дизайном изделий.



Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.

СООТВЕТСТВИЕ СТАНДАРТАМ
ГОСТ 14254-96 (МЭК 529-89), ГОСТ 12.2.007.0-75. ССБТ, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ 30852.0-2002,
ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ 30852.20-2002, ТР ТС 012/2011, ПБ 05-618-03, ПБ 03-553-03,
ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004
