Взрывозащищенные мониторы CCFE4B-DISPLAY, взрывозащищенный терминал CCFE4B-TERMINAL

Код в каталоге: 1934

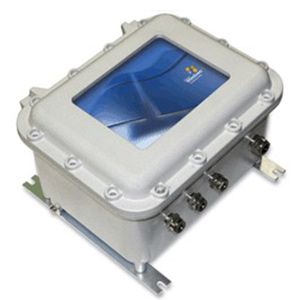

Взрывозащищенные мониторы CCFE4B-DISPLAY, взрывозащищенный терминал CCFE4B-TERMINAL

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенный дисплей или взрывозащищенный терминал используется там, где необходима визуальная компьютерная информация, в зонах с потенциально взрывоопасной атмосферой. Дисплей/терминал располагается непосредственно у технологического объекта и предназначен для эксплуатации в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным температурным диапазонам, влаге, пыли, ударам и вибрации. В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания. Конструкция дисплея обеспечивает быстрый доступ к функциональным блокам.

Взрывозащищенные мониторы CCFE4B-DISPLAY, и взрывозащищенные терминалы CCFE4B-TERMINAL оснащены LCD 12,1" монитором, который подключается через порт VGA (mini D-Sub 15-pin), по требованию через порт DVI, или DVI+HDMI, или S-Video + AV (композитный вход), или S-Video + AV (композитный вход) + DVI, или  AV + AV Looping (композитный вход/выход), или  DVI + AV Looping (композитный вход/выход), или  S-Video + AV (композитный вход) + ТВ (телевизионный тюнер). Цветной LCD 12,1 " монитор по требованию оснащается датчиком движения и датчиком освещённости.

По требованию заказчика в взрывозащищенный мониторы CCFE4B-DISPLAY устанавливается сетевой  Digital Signage плеер, который позволяет оперативно распространять служебную  информацию и координировать действия обслуживающего персонала. В случае возникновения аварийной ситуации система может  проинформировать обслуживающий персонал о действиях в сложившейся ситуации, например  плане эвакуации. Основные преимущества систем Digital Signage – локальность информации, человек получает необходимую информацию в нужное время в нужном месте, и ее  динамичность. Сетевой  Digital Signage плеер  управляется и принимает информационные сообщения по локальной сети Ethernet, разъем RJ-45.

Взрывозащищенный терминал CCFE4B-TERMINAL оснащен тонким клиентом, обеспечивающей функциональность полноценного настольного ПК в средах Citrix, Windows и VDI, поддержку более старых хостов, улучшенные функции защиты и удобство управления. Взрывозащищенный терминал подключается к клавиатуре серии М-PC (манипулятор “ТouchPad” опционально) и манипулятору “мышь” M-PC005 через искробезопасный барьер М-Z001 ( [ExibIIC] / [ExibI]). Новейшая ОС и передовое ПО от HP, Citrix, VMware и других производителей обеспечивают удобный защищенный доступ к различным решениям виртуального рабочего стола. Быстрый доступ к программам обеспечивается благодаря новому улучшенному интерфейсу Windows Aero. Так же используется улучшенный брандмауэр Windows Firewall, фильтр записи Enhance или File-based и Internet Explorer для безопасной работы в Интернете. Windows Media Player 12, поддержка передовых протоколов и дополнительное ПО HP обеспечивают широкие возможности работы с мультимедиа. Процессор Intel Atom N280 и чипсет GL40 и память DDR3 обеспечивают высокую производительность и надежность. Существует возможность установки дополнительных плат PCIe с дополнительным модулем расширения до 4-х плат PCIe (опция).

По требованию заказчика мониторы комплектуются SCADA контроллерами.

Установка взрывозащищенной инфракрасной  сенсорной панели M-PC340 на экран дисплея позволяет быстро вводить информацию, управлять производственными процессами,  увеличить производительность комплекса, позволяя оптимизировать  диалог оператора и контролируемой системы.

Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность
– АЭС, обогатительные фабрики и др.
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– горнодобывающая промышленность
ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С: -60...+40/+55
-20...+50 (для рудничного исполнения)
Напряжение питания, В: ~220 (50/60 Гц), по требованию 12 или 24 (только для CCFE4B-DISPLAY)
Энергопотребление монитора без учета дополнительных устройств обогрева и терминала, Вт: 22
Энергопотребление терминала без учета дополнительных устройств обогрева и дисплея, Вт: 65
Электропотребление устройства обогрева, Вт: 300
Монитор по согласованию с заказчиком
Тонкий клиент (только для терминала) по согласованию с заказчиком
Материал корпуса: Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - термостойкое ударопрочное боросиликатное стекло
Покрытие: Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035
Уплотнение: Силиконовая резина (в пазе крышки), силиконовый герметик
Заземление: 2 зажима заземления (внутренний и внешний) из нержавеющей стали
Крепление крышки: Съемная крышка на шарнирах, крепление посредством винтов из нержавеющей стали с цилиндрической головкой и шестигранным углублением под ключ
Крепление корпуса: 4 внешние монтажные точки
Монтаж внутри корпуса: 4 стойки для крепления монтажной панели
Класс защиты от поражения электрическим током: I
Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение: по требованию Х1, Х2, Х3



ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Рудничное взрывозащищенное исполнение с вводной коробкой /PB
Рудничное нормальное исполнение /РН2
Взрывозащищенная сенсорная инфракрасная панель /М-РС340/М-Z003
Искробезопасный внешний флеш накопитель 16Гб (только для CCFE4B-TERMINAL) /М-PC016 /М-Z002
Терминальный блок с характеристиками заказчика (только для CCFE4B-TERMINAL)
Искробезопасная клавиатура с барьером (только для CCFE4B-TERMINAL) /М-PC001 /М-Z001
/М-PC002 /М-Z001
/М-PC003 /М-Z001
/М-PC004 /М-Z001
Искробезопасный манипулятор "мышь" (только для CCFE4B-TERMINAL) /М-PC005 /М-Z001
Датчик освещенности /AUTOLIGHT
Датчик движения (только для CCFE4B-DISPLAY, требуется уточнять при комлектации Digital Signage) /AUTOWAKEUP
Видеовходы монитора (только для CCFE4B-DISPLAY) / DVI
/ DVI+HDMI
/S-Video + AV
/S-Video + AV + DVI
/AV
/S-Video + AV + ТВ
SCADA контроллер /SCADA
Cетевой  Digital Signage плеер (только для CCFE4B-DISPLAY) / Digital Signage
Кабельные вводы по требованию заказчика* (Рудничное исполнение через вводную коробку)
XX-тип и размер кабельного ввода
V-сторона установки
/GLAND-XX(V)
Устройство обогрева 600Вт /HEAT
Сейсмостойкое исполнение /MSK-64 9 БАЛЛОВ
Исполнение для тропиков с защитой от насекомых ТЕРМИТЫ
Окрашивание изнутри для защиты от конденсата /ORANGE
Клапан для дренажа и слива конденсата /ECD
Монтажная панель
Несущая рама, конструкция по требованию заказчика /РАМА
Окрашивание внешней поверхности в цвет по требованию заказчика /RAL код
