Стационарные комплексы

КВК-21М

Код в каталоге: 880

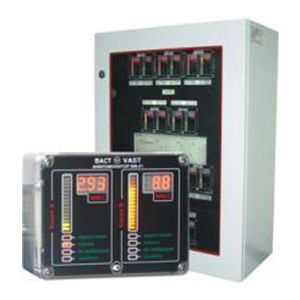

КВК-21М

Стационарные комплексы непрерывного виброконтроля и защиты от опасной вибрации

Системы контроля вибрации КВК-21М представляют собой новую модификацию цифровой аппаратуры виброконтроля и виброзащиты оборудования по международным стандартам ISO 10816 и, принятым в Российской Федерации, ГОСТ ИСО 10816 и ГОСТ 25364.

Комплексы строятся на базе ВМ-21о по модульному принципу, что позволяет гибко создавать любую систему от простейшего отдельного монитора или канала измерения вибрации в АСУ ТП предприятия, до сложных многоканальных систем аварийной защиты и мониторинга оборудования.

Применение

Комплекс аппаратуры виброконтроля КВК-21М предназначен для:

— измерения параметров: вибрация, температура, скорость вращения

— контроля порогов: предаварийные, аварийные

— контроля недопустимых скачков и нарастаний вибрации

— сигнализации об уровнях вибрации механизмов: цветовая, релейная

КВК-21М применяется в различных областях промышленности.

Комплекс обеспечивает с учетом состава и конфигурации выполнение следующих функций:

— конфигурирование комплекса с учетом задач пользователя

— формирование базы данных о вибрационном состоянии механизма, включая информацию об аварийных ситуациях

— вывод измерительной информации на экран монитора компьютера в виде текста, графиков и диаграмм

— изображение мнемосхем объектов контроля на дисплее компьютера

— разграничение прав доступа обслуживающего персонала к информации предоставляемой компьютером и элементам конфигурирования комплекса

— самодиагностика

— интеграция в АСУ ТП: 4...20 мА, RS-485 (MODBUS), ОРС.

Данный комплекс работает с программным обеспечением ВиброконтрольДополнительные возможности:— контроль состояния подшипников качения и скольжения
— возможность подключения переносной или стационарной системы автоматизированной диагностики на базе ПО «DREAM»

Характеристики

Вход
Количество одновременно контролируемых вибрационных параметров 1... 64
Период опроса каналов 1 секунда
Полосовые фильтры
При измерении вибрационных параметров ГОСТ ИСО 10816-3-2002
  ГОСТ ИСО 10816-4-2002
При измерении СКЗ виброскорости в диапазоне 10..1000 Гц ГОСТ ИСО 2954-97

Полосы пропускания цифровых полосовых фильтров, устанавливаемых в измерительных каналах (Гц):

— основные

— дополнительные

2..1000, 10..1000, 10..2000,

2..200, 3..300, 5..500, 10..5000, 5000..10000, 10000..25000, 17000..25000, 500..2500, 600..1250, 1250..2500, 2500..5000

Измеряемые величины
Единицы измерения Виброускорение (G, м/с2, дБ), Виброскорость (мм/с, дБ), Вибросмещение (мкм, дБ), Напряжение (мВ, дБ), Частота (скорость) вращения (Гц, об/мин), температура (оС)
Детектор СКЗ, Пик, Пик-Пик (размах), Пик-фактор
Пределы допускаемой дополнительлной относительной погрешности при измерении СКЗ вибропарметров для сигналов с коэффициентом амплитуды до 5 + / - 4%
Пределы допускаемой относительной погрешности измерения частоты (скорости) вращения механизмов

0,5...120 Гц (30...7200 об/мин)

120...1000 Гц

+ / - 0,5 %

+ / - 2 %

Сигнализация
Настройки пороговых значений световой и релейной сигнализации находятся в следующих пределах:
— СКЗ виброскорости
— СКЗ виброперемещения
— Пиковое значение виброперемещения
— Размах виброперемещения— Температура
1..100 мм/с
1..316 мм/с
3..500 мкм
6..1000 мкм10 — 100 оС
Пределы допускаемой относительной погрешности срабатывания световой и релейной сигнализации + / - 10%

Обеспечивается срабатывание аварийной световой и релейной сигнализации:

Контроль скачка и нарастания:

При превышении параметром вибрации уровня аварийного порога в любой контролируемой точке

1. В случае изменения СКЗ виброскорости на 2 мм/с и более от любого начального уровня впериод до 3 суток
2. При внезапном и необратимом изменении СКЗ виброскорости (скачке вибрации) на 1 мм/с и более

Коммутация реле аварийной сигнализации

максимальный коммутируемый ток, А

максимальное коммутируемое напряжение, В

150 В (постоянный ток)
250 В (переменный ток)

Допускаемая относительная погрешность преобразования значений измеряемого параметра вибрации в постоянный ток в диапазоне 4...20 мА + / - 10%
Параметры аналогового выхода в систему вибродиагностики
Диапазон изменения напряжения на вибродиагностическом выходе + / - 3 В
Неравномерность АЧХ напряжения на вибродиагностическом выходе 2..10 Гц
10..25600 Гц
+ / - 20%
+ / - 5%
Общие данные
Питание от сети переменного тока 198..242 В, 50/60 Гц
Условия эксплуатации температура 0..50 оС, относительная влажность 30..90%
Средняя наработка на отказ 10000 часов
