Стационарные комплексы

КПА-1В

Код в каталоге: 879

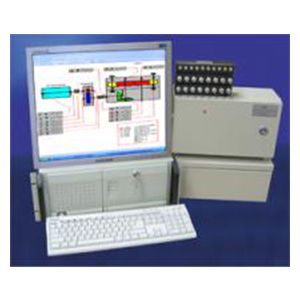

КПА-1В

Стационарный комплекс для контроля и прогноза технического состояния вращающегося оборудования по вибрации

КПА-1В — это современная система для виброконтроля, диагностики и мониторинга, а также для балансировки в собственных опорах в стендовых и стационарных условиях.

Комплекс представляет собой набор аппаратных и программных модулей в разном сочетании от простейшей стендовой системы до сложной стационарной системы виброконтроля, диагностики и мониторинга.

Стационарные системы подразделяются на два вида:

— стационарные системы, которые постоянно работают на одной и той же машине (их датчики стационарно закреплены, обычно резьбовым соединением, кабельные трассы проложены в кабель-каналах)

— стендовые системы (обычно ими комплектуются испытательные стенды). В таких системах датчики устанавливаются на магнитах.

Проведение измерений

В любом типе стационарных систем все измерения проводятся автоматически, система сама следит за режимами работы оборудования, переключает каналы, в зависимости от обнаруженных дефектов регулирует частоту измерений и контроля состояния оборудования. В то же время в любой момент оператор может провести любое измерение по требованию и провести дополнительный анализ данных.

Ассоциация ВАСТ предлагает современные решения для железной дороги по вибрационной диагностике железнодорожного транспорта: локомотивов, электровозов и путевых машин.

Комплексы КПА-1В позволяют осуществлять техническое диагностирование узлов КМБ (подшипники качения, механические передачи, электромагнитная часть электродвигателя) подвижного состава и своевременно предотвращать аварийные отказы.

Применение

Комплекс программно-аппаратный КПА-1В предназначен для применения в составе продукции производства ООО «Ассоциация ВАСТ» типа стационарных и стендовых систем вибромониторинга и вибродиагностики с программой DREAM32, а также для балансировки машин и механизмов в собственных опорах в качестве измерителя. Он также может применяться как программно-аппаратный комплекс для создания различных виртуальных приборов (вольтметров, частотомеров, спектрометров, цифровых магнитофонов и т.п.).

Назначение комплекса

— непрерывное отслеживание и мониторинг вибрационного и технического состояния ответственного оборудования, в том числе в недоступных для контроля переносными системами точках
— входной и выходной контроль узлов агрегатов и машин в ремонтных производствах, динамическая балансировка машин и роторов в собственных опорах и на стендах.

Характеристики

Вход
Типы датчиков акселерометр, датчик положения вала (оборотов)
Частотный диапазон 0.5 — 25600 Гц
Максимальная неравномерность АЧХ + / - 0.5 дБ
Линейный вход 1мкВ — 3 В
Усиление авто, ручное от 1 до 500
Параметры вибрации
Измеряемые величины виброперемещение, виброскорость, виброускорение
Детектор СКЗ, Пик, Пик-Пик
Полосы для измерения вибрации:
— по ГОСТам 2..1000, 10..1000, 10..2000 Гц
— дополнительные 2..200, 3..300, 5..500, 10..5000, 5000..10000, 10000..25000 Гц
Диапазон измерения:
— виброускорение от 0,02 до 1000 м/с2
— виброскорость от 0,1 до 1000 мм/с
— виброперемещение от 0,1 до 10000 мкм
Спектральный анализ
Граничные частоты 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 Гц
Частотное разрешение 400, 800, 1600 полос
Динамический диапазон 70дБ, не хуже
Число усредняемых спектров 1 — 256
Детектор огибающей с полосовыми фильтрами:
— 1/3 октавные 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 Гц
— 1/1 октавные 8000, 16000 Гц
Измерения амплитуды и фазы для балансировки
Диапазон частот вращения 0.5 — 1700 Гц
Погрешность по частоте + / - 1%
Погрешность по фазе + / - 5 градусов
Погрешность по амплитуде + / - 1 дБ
Автоматический контроль наличия и формы сигнала с датчика положения вала, качества измерений
Единицы измерения амплитуды дБ, g, м/с2, мм/с, мкм (СКЗ, Пик, Пик-Пик)
Встроенный источник питания для фотодатчика 5 В пост.тока, 15 mA
