НАЗНАЧЕНИЕ

Программа «VIBRO 12» предназначена для обслуживания виброанализаторов серии СД (СД-11, СД-12M, СД-21).

Программа проста в работе. С ее помощью можно:
— создать маршрут измерений
— загрузить его в виброанализатор
— после проведения измерений выгрузить измерительные данные, а также протоколы
— просмотреть измерительные данные и протоколы
— ввести оценку состояния оборудования (в виде комментария)
— сохранить результаты измерений в удобной для использования системе каталогов, построенных в виде цепочки:
группа машин — машина — точка измерения — измерения -данные.

То же самое можно сделать со всеми измерениями «Вне маршрута»

СРЕДСТВА УПРАВЛЕНИЯ ПРОГРАММОЙ (ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС)

Программа имеет стандартные структуру и средства управления. При работе с ней можно использовать как клавиатуру персонального компьютера (что ускоряет стандартные операции), так и манипулятор «мышь».

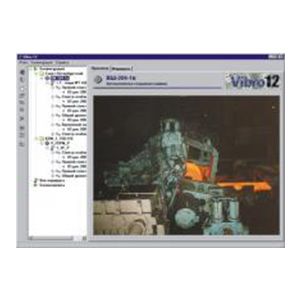

Главное окно программы

Главное окно программы состоит из строки меню и двух панелей:
— Панель оборудования (базы данных);
— Панель просмотра (или маршрутов).

Вторая панель состоит из двух страниц — просмотра и маршрутов, переход между которыми осуществляется щелчком мыши по соответствующей закладке в верхней части панели.Основными средствами управления программой являются:
— меню
— контекстное меню, которое вызывается правой клавишей мыши
— быстрые клавиши (указываются рядом с командами меню)
— диалоговые окна, вызываемые с помощью команд— панели управления с кнопками.

Примечание: Все панели управления можно переносить на любую из четырех сторон основной панели с помощью мыши. Для этого: установите курсор мыши на панель, нажмите левую клавишу мыши и, не отпуская ее, перенесите панель управления в нужное место

Навигация по базе данных

База данных оборудования находится на левой панели и состоит из нескольких иерархических уровней: Группа машин — Машина -Точка — Измерение — [Результаты измерений].

Для перемещения по дереву оборудования Вы можете пользоваться как мышью, так и клавишами управления курсором («Вверх», «Вниз», а клавиши «Влево», «Вправо» позволяют Вам свернуть или соответственно развернуть ветвь дерева).

Примечание: Если Вы выбрали измерение, то клавиши курсора используются в панели «Просмотр», поэтому для перехода к следующему узлу дерева необходимо использовать мышь.

Все команды (например, Копировать, Удалить и т. д.) действуют для выбранного Вами пункта дерева.

ОСНОВНЫЕ ЭТАПЫ РАБОТЫ С ПРОГРАММОЙ

Работа с программой состоит из следующих этапов:

— Конфигурация. Для создания маршрутов, удобного хранения результатов измерений и их просмотра Вам прежде всего необходимо сгруппировать все измеряемое оборудование и сконфигурировать каждую группу по цепочке: группа — машина — точка измерения — измерение.
— Создание маршрутов
— Загрузка маршрутов в виброанализатор
— Проведение измерений
— Разгрузка маршрутов из виброанализатор в программу
— Анализ измерений

Сконфигурировав Группу машин, машину и точку измерения, Вы можете вносить (копировать) в эти разделы и данные, измеренные «Вне маршрута». Иначе эти данные будут храниться в Базе данных в разделе «Вне маршрута». В этом разделе данные сортируются только по виду измерения и его параметрам, поэтому измерения с одинаковыми параметрами для разных машин попадают в одну ячейку, и с увеличением количества измерений пользование этим разделом будет достаточно сложным.

ПРОСМОТР И АНАЛИЗ ДАННЫХ

Все измеренные данные Вы можете просмотреть, выбрав в дереве оборудования нужное измерение. При этом в правой части окна будет выведено измерение (график спектра, если это спектр, цифровое значение общего уровня, график временного сигнала и т.д.).

Помимо элементов управления на панели графика, вы можете пользоваться мышью для масштабирования графика. График масштабируется движением мыши вправо-вниз (при нажатой левой клавиши мыши). Выделенный таким образом прямоугольный участок графика будет выведен на экран в увеличенном виде. Исходный вид графика можно получить обратным движением мыши влево-вверх (при нажатой левой клавиши мыши). Курсором мыши Вы можете также перемещать график в любом направлении, удерживая правую кнопку мыши.

При выводе графика на экран выводятся также дополнительные элементы управления (под графиком), которые Вы можете использовать для анализа измерения.
