Виброметр ВТ-21

Код в каталоге: 875

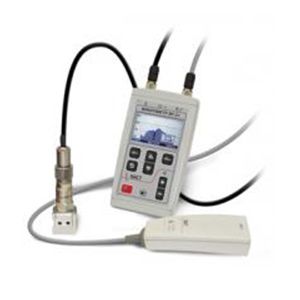

Виброметр ВТ-21

Виброметр ВТ-21, имеющий доп. функции виброанализатора, стетоскопа, пирометра и тахометра, предназначен для следующих действий:

для измерения и сравнения с пороговыми значениями:

  • виброускорения, виброскорости и виброперемещения в стандартных полосах частот,
  • третьоктавных спектров виброускорения,
  • частоты вращения контролируемых объектов.

для сбора результатов измерений и мониторинга состояния агрегатов с помощью внешнего программного обеспечения VibroM-21:

  • по уровням низкочастотной и импульсной высокочастотной вибрации,
  • по третьоктавным спектрам вибрации,
  • по температуре отдельных узлов.

для первичной оценки причин обнаруженных изменений состояния по прилагаемой методике МВ.03.7826741252./23.12.2011

Виброметр ВТ-21 – это следующий шаг в развитии портативных средств низкой стоимости для вибрационного контроля машин и оборудования. В виброметр добавлена возможность измерения третьоктавных спектров вибрации для повышения достоверности контроля состояния оборудования и реализована работа по маршрутам для снижения затрат на периодические измерения, выполняемые обслуживающим оборудование персоналом или обходчиками.

Использование внешней программы мониторинга с накоплением данных по текущему состоянию каждой машины позволяет осуществлять прогноз состояния. Первичная оценка причин изменения состояния, при необходимости, проводится вручную по разработанной методике. И программа мониторинга, и методика оценки причин изменения состояния оборудования находятся в свободном доступе.

Применение

Виброметр ВТ-21 имеет четыре основные области применения:

1. Контроль вибрации машин по стандарту ГОСТ ИСО 10816, для чего обеспечивает одновременное измерение уровня (СКЗ) виброперемещения, виброскорости и виброускорения в предварительно выбранной из трех возможных (2-1000Гц, 10-1000Гц, 10-2000Гц) полосе частот

2. Контроль вибрации машин и оборудования на соответствие нормам в третьоктавных полосах частот, для чего обеспечивает измерение третьоктавных спектров виброускорения в диапазоне частот от 2Гц до 10кГц

3. Контроль и прогноз состояния машин и оборудования по вибрации и температуре с автоматическим определением и корректировкой порогов. Осуществляется по данным периодических измерений уровней стационарной и импульсной вибрации в широких полосах частот, третьоктавных спектров виброускорения, а также температуры и с учетом реальной частоты вращения агрегата. Для этого дополнительно обеспечены возможности бесконтактного измерения температуры и частоты вращения, прослушивания сигнала виброускорения в звуковой области частот и работы с внешней программой мониторинга VibroM-21 по маршрутам

4. Предварительная идентификация причины изменения состояния вращающегося оборудования, обнаруживаемого по результатам мониторинга. Осуществляется по обнаруженным превышениям порогов и построенным трендам в соответствии с разработанной базовой методикой идентификации МВ.03.7826741252./23.12.2011 и периодически выпускаемым приложениям к методике.

Особенности

К особенностям виброметра ВТ-21 можно отнести следующие возможности:

Программа VibroM-21 после накопления передаваемых из виброметра данных периодической оценки параметров вибрации и температуры обеспечивает автоматизированное построение границ допустимого состояния объекта.

При наличии необходимых конструктивных данных контролируемого объекта и при минимальной подготовке оператор может провести оценку возможных причин обнаруживаемого изменения состояния с помощью Методики ВТ-21.

Характеристики

ИЗМЕРЕНИЕ УРОВНЯ НИЗКОЧАСТОТНОЙ ВИБРАЦИИ

Возможность измерения СКЗ, экв. ПИК или экв. РАЗМАХ следующих параметров вибрации:
виброускорение (м/с2)
виброскорость (мм/с)
виброперемещение (мкм)
Диапазоны измерения СКЗ параметров вибрации:
виброускорение от 0,1 до 200 м/с2
виброскорость от 0,1 до 200 мм/с
виброперемещение от 0,5 до 2000 мкм
Полосы частот (в соответствии с ГОСТ ИСО 2954-97, ГОСТ ИСО10816-3-2002, ГОСТ ИСО 10816-4-2002): от 2 до 1000 ГЦ, от 10 до 1000 Гц, от 10 до 2000 Гц
Погрешность: не более 5%

ИЗМЕРЕНИЕ ТРЕТЬОКТАВНОГО СПЕКТРА
Единицы измерения: децибелы виброускорения
Наборы третьоктавных полос с средними геометрическими частотами:
от 2 до 10 000 Гц
от 10 до 10 000 Гц
Точность третьоктавныхных фильтров по ГОСТ17168-82 1 класс

ИЗМЕРЕНИЕ УРОВНЯ ВЫСОКОЧАСТОТНОЙ ВИБРАЦИИ
Возможность измерения: СКЗ, ПИК виброускорения (м/с2)
Полосы частот: от 6,4 до 25 кГц, от 10 до 25 кГц, от 15 до 25 кГц

ИЗМРЕНИЕ ЧАСТОТЫ ВРАЩЕНИЯ
Диапазон измерения: от 1 до 500 Гц
Погрешность: не более 1%

ИНДИКАЦИЯ ТЕМПЕРТУРЫ
Диапазон индикации: от — 40 до 350оС

ОБЩИЕ ХАРАКТЕРИСТИКИ
— Автоматическое сравнение с порогами во время измерений
— Наушники для прослушивания сигнала вибрации
— Память — не менее 10 000 измерений, возможность просмотра результатов измерений
— Масса 0,2 кг
— Габаритные размеры 133×76×26 мм
— Время непрерывной работы не менее 8 ч
— Время заряда аккумуляторной батареи:
от USB интерфейса 4 ч
от сети 220В, 50 Гц 2 ч
— Степень защиты (по ГОСТ 14254-96) IP65 (пылевлагозащищенный)

ПРОГРАММА VIBRO M-21
— Трехуровневое дерево контролируемого оборудования, сменные базы данных
— Создание профилей и маршрутов (с порогами) для проведения измерений
— Автоматическое определение порогов зон состояния по накапливаемым результатам периодических измерений
