Виброанализатор СД-21

Код в каталоге: 873

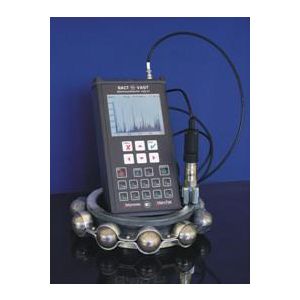

Виброанализатор СД-21

СД-21 - новая платформа двухканальных анализаторов ВАСТ.

В приборе применен двухканальный 24-битный сигма-дельта АЦП. Существенно уменьшены габаритные размеры и вес, увеличен объем памяти. Прибор собран в легкосплавном металлическом корпусе и имеет  повышенную степень защиты от воздействия окружающей среды (пылевлагозащищенное исполнение).

СД-21 оснащен сменной батареей питания.

Новая платформа виброанализаторов ВАСТ традиционно поддерживает возможность расширения функций и модернизации приборов путем обновления программного обеспечения.

Для работы во взрывоопасных помещениях с вибропреобразователями, имеющими степень взрывозащиты 1ExibIICT4 Х предназначен виброанализатор СД-21В.

Виброанализатор СД-21В имеет маркировку взрывозащиты 1ExibIICT4 Х, соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может применяться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Применение

СД-21 двухканальный цифровой измеритель вибрации, анализатор и сборщик данных, который позволяет проводить:

Измерения для мониторинга и диагностики:— временной сигнал (режим осциллографа)— уровни вибрации в полосах, предусмотренных ГОСТами, и другими нормативными документами— пикфактор— автоспектры— спектры огибающей компонент сигнала,выделенных полосовыми фильтрами— скорость вращения— амплитуда и фаза сигнала на частоте вращения и ее гармониках— запись длительного временного сигнала,ограниченного по времени только количеством свободной памятиБалансировка роторов:— 1, 2, 3-плоскостная балансировка— до восьми точек контроля— балансировка по коэффициентам влияния— подпрограммы для оценки пробных масс,сложения и распределения балансировочных масс— выбор пользователем направления увеличения фазы и, соответственно, угла установки корректирующих масс (по или против направления вращения машины)— сопряжение результатов измерения фаз с приборами, имеющими сдвиг фазы— контроль достоверности результатов измерения по величине дисперсии сигнала вибрации— контроль сигнала с датчика оборотов в процессе измерения— формирование протоколов балансировкиВиброналадка:— амплитудно-фазочасточные характеристики во время пуска или выбега машины (до 16 каналов измерения)— анализ резонансов, возбуждаемых ударом, определение частот и декрементов затухания собственных колебаний— расчет для проведения центровки валов по результатам измерений несоосности при помощи индикаторов или щупов.

Особенности

Прибор обладает следующими преимуществами:

  • внешнее исполнение прибора: компактные габаритные размеры, небольшой вес
  • применение цифровых технологий
  • работа в неблагоприятных температурных условиях (-20; +50)
  • наличие 2-х каналов
  • большая эргономичность интерфейса
  • соответствие международным стандартам

Характеристики

Вход
Количество каналов 2 аналоговых канала, 1 канал синхронизации
Типы входов линейный (два канала), ICPакселерометр (два канала), датчик оборотов (один канал)
Типы преобразователей акселерометр, токоизмерительные клещи, датчики оборотов, микрофон
Интегрирование на входе аналоговое (одна ступень), цифровое (одна или две ступени)
Частотный диапазон 0.5 — 25600 Гц
Максимальная неравномерность АЧХ + / - 5%
Линейный вход от −3 до +3 В
Параметры вибрации
Измеряемые величины виброперемещение, виброскорость, виброускорение, электрическое напряжение и ток
Детектор СКЗ, пик, пик-пик (размах), пик-фактор
Полосы для измерения вибрации:
— по ГОСТам 2..1000, 10..1000, 10..2000 Гц
— дополнительные 2..200, 3..300, 5..500, 10..5000, 500..2500, 625..1250, 1200..2500, 2500..5000, 5000..1000, 10000..25000,17000..25000 Гц
Диапазоны измерения СКЗ:
— виброускорение от 0,05 до 1000 м/с2
— виброскорость от 0,1 до 100 мм/с
— виброперемещение от 1 до 1000 мкм
Спектральный анализ
Граничные частоты 25, 50,100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 Гц
Частотное разрешение 400, 800, 1600 полос
Динамический диапазон не хуже 70 дБ
Детектор огибающей с полосовыми фильтрами:
— 1/3 октавные 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000 Гц
— 1/1 октавные 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 8000, 16000 Гц
Измерения амплитуды и фазы для балансировки
Диапазон частот вращения 0.5 — 1700 Гц
Погрешность по частоте + / - 1%
Погрешность по фазе + / - 5 градусов
Погрешность по амплитуде + / - 1дБ
Автоматический контроль наличия и формы сигнала с датчика положения вала, качества измерений
Единицы измерения амплитуды дБ, g, м/с2 , мм/с, мкм (СКЗ, Пик, Пик-Пик)
Встроенный источник питания для фотодатчика 5 В пост. тока, 15 мА
Амплитудно-фазочастотные характеристики при разгоне-выбеге
Диапазон частот вращения от 0.5 до 1700 Гц
Диапазон частот от 0.5 Гц до 10-й гармоники частоты вращения
Количество отсчетов до 200 по двум гармоникам
Количество гармоник 1 — 6
Общие данные
Графический дисплей 320×240 точек, 80×60 мм, с подсветкой
Мембранная клавиатура 20 многофункциональных кнопок
Порт для обмена данных СОМ (RS-232)
Встроенные функции самотестирование и калибровка
Степень защищенности пылевлагозащищенное исполнени
Диапазон рабочих температур — 20 / + 50С
Вес 0.8 кг
Размеры 109×206×35 мм
Время работы от аккумулятора в стандартном режиме не менее 8 часов со сменным аккумулятором
Тип батареи Никельметаллгидридная, быстросъемная
Время заряда 2,5 часа, не более(в приборе или отдельно)
