Переносные приборы

ТМС

Код в каталоге: 871

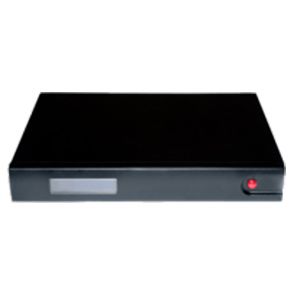

ТМС

ТМС предназначен для контроля за функционированием систем сигнализации на межстанционных соединительных линиях местных и междугородных телефонных сетей. ТМС представляет собой измерительный блок, сопрягаемый с персональным компьютером посредством USB интрефейса. Тестер выпускается в двух исполнениях: базовый вариант с поддержкой 1 потока Е1 и расширенный с поддержкой до 8 потоков. Одноканальный вариант прибора имеет выносной усилитель с высоким входным сопротивлением, позволяющий располагать прибор на расстоянии до 15 м от точки подключения к потоку.

Прибор обеспечивает наблюдение за процессом обслуживания вызовов цифровыми соединительными линиями в пучках, использующих сигнализацию по одному или двум выделенным сигнальным каналам (1ВСК И 2ВСК) с декадным и многочастотным способом передачи управляющей информации; в пучках, оборудованных общим каналом сигнализации SS7, DSS1, QSIG и V5.2 (с поддержкой вложенных кадров сигнализации DSS1); в пучках, использующих сигнализацию цифровых систем железнодорожной оперативно-техноогической связи. Кроме того, для общих каналов сигнализации доступна возможность мониторинга нагрузки сигнальных сообщений.

Технические характеристики

— Интерфейс контролируемых цифровых соединительных линий — cоответствующий рекомендации МСЭ-Т G.703 — 2048 кбит/с, симметричный, 120 Ом, линейный код — HDB3.— Количество входов для подключения потоков E1: одноканальный вариант — 1, многоканальный вариант — 2, 4, 6, 8 (модульная конструкция).— Входное сопротивление выносного усилителя (одноканальный вариант) — не менее 1500 Ом.— Входное сопротивление измерительных входов (многоканальный вариант) — не менее 1500 Ом.— Интерфейс для сопряжения с персональным компьютером — USB 1.1.— Питание — от сети переменного тока 220 В.— Одноканальный вариант имеет собственный аудиовыход для прослушивния разговорных сигналов.ХарактеристикиИзмерительный блок:— габаритные размеры — 260×65×180 мм,
— вес — не более 1,1 кг.

Блок питания:

— габаритные размеры — 110×100×70 мм,
— вес — не более 0,6 кг.

Выносной усилитель:
— габаритные размеры 50×35×90 мм,
— вес — не более 0,1 кг.
