Переносные приборы

СМД-4М

Код в каталоге: 866
СМД-4М

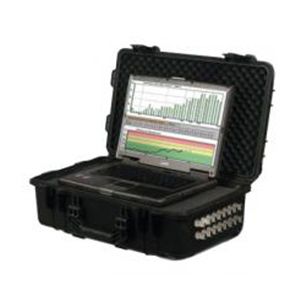

Мобильная система мониторинга состояния СМД-4М.

СМД-4М - новый класс малогабаритных переносных и стендовых систем непрерывного контроля широкой номенклатуры параметров вибрации и тока, определяющих состояние оборудования.

Временно устанавливаемая на объект система обеспечивает мониторинг состояния по вибрации и, опционально, по току привода, своевременно сигнализируя о возможном отказе с оценкой остаточного ресурса.

АППАРАТНОЕ ОБЕСПЕЧЕНИЕ

Широкий перечень контролируемых параметров позволяет осуществлять мониторинг состояния на пуске агрегата по широкополосной вибрации, использовать третьоктавный анализ вибрации в переходных режимах, и добиваться максимальной эффективности мониторинга и прогноза состояния в установившихся режимах работы, дополняя его узкополосным спектральным анализом. Периодически, а также при обнаружении изменения состояния (по событию) система производит запись в базу данных всех результатов анализа, а при необходимости, и запись в соответствующие файлы отрезков исходного согнала.

Мониторинг

Каждый из вычисленных параметров попадает в ряд последовательных накопителей различной длины по времени (от нескольких секунд до нескольких суток), но одинаковой длины по количеству значений, что достигается за счет прореживания и усреднения данных. Накопители организованы по принципу — текуший вышел — последний вошел. В каждом накопителе происходит автоматический анализ данных с целью построения трендов и адаптации пороговых значений. Такой подход позволяет повысить чувствительность обнаружения изменения состоятия на фоне переходных процессов различной длительности. Для каждого из параметров можно задать жесткие пороги, отключив их автоматическую адаптацию.

Диагностика

Программа мониторинга ОДА-М по отдельному заказу может комплектоваться модулем диагностики опасных дефектов конкретного типа агрегата из имеющихся в базе данных разработчика. Модуль диагностики начинает функционировать тлько после выполнения программой первого шага автоматической адаптации порогов в системе мониторинга, длительность которго зависит от скорости вращения агрегата (не менее суток).

Применение

Системы семейства СМД-4М позволяют непрерывно измерять, накапливать и контролировать широкий перечень параметров вибрации и тока (а также других процессов) и производить запись исходных сигналов по команде оператора, либо по событию.

Система может устанавливаться на весь объект или отдельные узлы без его остановки и использоваться для наблюдения за развитием состояния агрегата и отдельных дефектов. Измерительные блоки временно размещаются в непосредственной близости от объекта. Работа системы после ее развертывания и включения не требует участия оператора или диагноста.

Управлять работой системы и получать результаты измерений онлайн можно через удаленное рабочее место оператора с помощью сети Еthernet, Wi-Fi, либо с помощью встроенных устройств ввода-вывода, если таковые входят в состав системы. Также информация различного характера может передаваться с помощью GSM-сети в виде сообщений.

Системы могут применяться для:

  • непрерывного контроля остаточного ресурса агрегата или его узла после обнаружения опасного изменения состояния с целью оптимизации времени вывода агрегата в ремонт;
  • сбора данных для обнаружения дефектов или исследования процессов, проявляющихся нерегулярно (фантомные дефекты/процессы);
  • мониторинга состояния и диагностики вращающегося оборудования после его изготовления (ремонта или монтажа на месте), в процессе обкатки или испытаний;
  • оценки последствий ошибок обслуживания и управления;
  • обеспечения безопасного пуска и дальнейшей работы при высокой неопределенности текущего состояния (агрегат остановлен сразу после нештатного режима);
  • вибрационного обследования оборудования.

Особенности:

  • расширенная номенклатура контролируемых параметров с разделением сигнала на периодические, случайные и импульсные компоненты;
  • специальные алгоритмы минимизации времени измерений и анализа сигналов;
  • автоматическое определение и корректировка пороговых значений с учетом переходных процессов разной длительности;
  • использование «быстрых» алгоритмов диагностики в поставляемых по заказу диагностических модулях для конкретных видов агрегатов;
  • возможность автоматической диагностики агрегата в целом, с учетом влияния дефектов на вибрацию в каждой точке контроля и ток приводного электродвигателя.

Характеристики

Вид измерения Описание
Общий уровень низкачастотной вибрации

Частотные полосы, Гц: 0.7 — 300, 2 — 1000, 10 — 1000, 10 — 2000, 100 — 5000

Параметры: СКЗ или мощность виброускорения, виброскорости и виброперемещения

Третьоктавный спектр

Третьоктавные частотные полосы, Гц: от 0,615 до 25000

Параметры: СКЗ или мощность виброускорения

Параметры высокочастотной вибрации

Частотные полосы, Гц: 400 — 1600, 1600 — 6400, 6400 — 25600, 25600 — 51200

Параметры: СКЗ и пиковое значение

Спектр и спектр огибающей

Настраиваемая конфигурация — граничная частота (до 51.2 к Гц) и частотное разрешение.

Фильтры для выделения огибающей:

— двухоктавные (октавные) полосы, Гц: 1600 — 6400, 6400 — 25600, 25600 — 51200

— третьоктавные полосы, Гц: от 400 до 25000

Примечание: верхний предел частотных областей измеряемых параметров определяется частотой дискретизации установленного модуля АЦП.

Основные характеристики:

  • Периодичность измерений — любой интервал, кратный 0.125 сек.;
  • Время постановки диагноза (при использовании диагностического модуля) — от 1 сек.;
  • Динамический диапазон измерений — не менее 100 дБ;
  • Частотный диапазон 0.5 Гц — 12.8 (25.6, 51.2) кГц (определяется частотой дискретизации АЦП). Неравномерность частотной характеристики — не более 3% в полосе 2Гц — 10кГц. Коэффициент нелинейных искажений — не более 0.1%;
  • Условия эксплуатации — температура от — 20 до + 60oС, влажность до 95%. Ресурс — не менее 10 лет;
  • Доступ к системе — с рабочего места оператора посредством сети Ethernet либо через встроенные интерфейсы ввода-вывода (клавиатура, тачпад/мышь, монитор). Передача информационных сообщений — через сеть GSM.
