Импульсный преобразователь для катодной защиты ИПКЗ-РА

Код в каталоге: 757

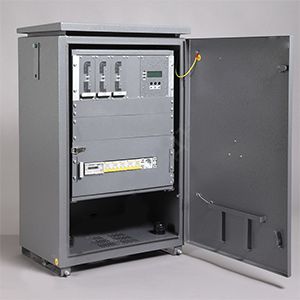

Импульсный преобразователь для катодной защиты ИПКЗ-РА

Импульсный преобразователь для катодной защиты ИПКЗ-РА предназначен для электрохимической защиты различных подземных сооружений: магистральные трубопроводы (газопроводы, нефтепроводы, продуктопроводы и другие трубопроводы различного назначения), объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью.

Преобразователь ИПКЗ-РА состоит из блока переключателей и клеммников, блока управления и от одного до четырех модулей питания с номинальной мощностью 1000Вт каждый. Все это оборудование вмонтировано в стойку серии 482,6мм (19 дюймов) в соответствии с ГОСТ 28601.1-90 и установлено внутрь металлического шкафа.

Функциональные возможности:

  • Обеспечивает измерение поляризационного потенциала по ГОСТ 9.602-2005;
  • Работа в режиме автоматического поддержания защитного или поляризационного потенциалов на заданном уровне;
  • Работа в режиме автоматической стабилизации защитного тока;
  • Работа в режиме автоматической стабилизации выходного напряжения;
  • Сигнализация о возникновении обрыва в цепи электрода сравнения с автоматическим переходом в режим стабилизации выходного тока;
  • Подсчет и индикация времени нахождения сооружения под катодной защитой;
  • Подсчет и индикация времени нахождения преобразователей под напряжением питающей сети, во включенном состоянии;
  • Защита от короткого замыкания в цепи нагрузки с автоматическим переходом в рабочий режим после устранения замыкания;
  • Защита от перегрузки, от перенапряжения и перегрева;
  • Автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжения питающей сети (при перебоях в электроснабжении);
  • Запись параметров преобразователя (входное напряжение сети, выходное напряжении, выходной ток, защитный и поляризационный потенциалы), сигналов о несанкционированном доступе, об аварийных ситуациях и других сигналах на съемную SD-карту памяти емкостью до 2ГБ. Данная функция в стандартной комплектации не предусмотрена, обговаривается при заказе;
  • Возможность дистанционного мониторинга работы преобразователя и управления им с помощью встраиваемых адаптеров по интерфейсам: RS-485 протокол MODBUS RTU по физической двухпроводной линии и через GSM-модем, «токовая петля».

Технические характеристики преобразователя:

Наименование параметров Нормы для типов преобразователей ИПКЗ-РА
1,0 2,0 3,0 4,0
Номинальная выходная мощность, кВт 1,0 2,0 3,0 4,0
Номинальный выходной ток, А 21 42 63 84
Номинальное выходное напряжение, В 48
Напряжение питающей сети, В 110-264
Номинальная частота питающей сети, Гц 50 ±3
Пульсация выходного напряжения, %, не более 1
Диапазон регулирования выходного тока и напряжения, % 2-100
Диапазон задания суммарного потенциала, В -4,0...-0,5
Диапазон задания поляризационного потенциала, В -2,0...-0,5
Точность поддержания выходного тока, выходного напряжения, поляризационного и суммарного потенциалов, % , не более ±1
КПД в номинальном режиме, %, не менее 90
Коэффициент мощности, не мене 0,95
Габариты, мм 990 х 630 х 440
Масса, кг, не более 55 59 63 67
