Разрядники

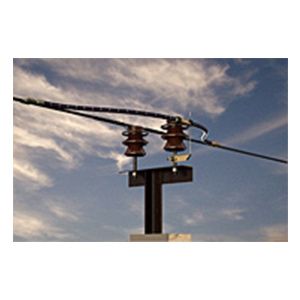

РДИШ-10-IV-УХЛ1

Код в каталоге: 1449
РДИШ-10-IV-УХЛ1

Разрядник РДИШ 10-4-УХЛ1 предназначен для защиты ВЛ напряжением 6, 10 кВ трехфазного переменного тока с защищенными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий в тех случаях, когда необходимо применять двойное крепление проводов.



Технические характеристики разрядника РДИШ 10-4-УХЛ1

Класс напряжения 10 кВ
Длина перекрытия по поверхности 80см
Внешний искровой промежуток 2-4см
Импульсное 50%-ное разрядное напряжение, не более- на положительной полярности- на отрицательной полярности 110 кВ90 кВ
Напряжение координации с изолятором ШФ10-Г 300кВ
Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее 50 импульсов 300 кВ
Выдерживаемое напряжение промышленной частоты, не менее- сухом состоянии- под дождем 42 кВ28 кВ
Многократно выдерживаемый импульсивный то 8/20 мкс, не менее 20 импульсов 40 кА
Масса 2,3 кг
Срок службы 30 лет

Установка разрядников РДИШ 10-4-УХЛ1

Основным элементом разрядника РДИШ 10-4-УХЛ1 является отрезок специального кабеля с алюминиевой монолитной жилой Ø 9 мм и трехслойной изоляцией из шитого полиэтилена (ПЭ) общей толщиной около 4 мм. Прилегающий к жиле слой выполнен из проводящего ПЭ, средний слой – из чистого изоляционного ПЭ, а наружный слой – из светостабилизированного трекингстойкого ПЭ. На одном из трех плеч отрезка кабеля установлены промежуточные кольцевые электроды, обеспечивающие разбиение канала перекрытия на отдельные отрезки. Кабель снабжен алюминиевыми оконцевателями, через которые жила кабеля выступает за пределы изоляции. Разрядник РДИШ 10-4-УХЛ1 крепиться к проводу за эти выпуски с использование зажимов. В средней части кабеля установлена металлическая трубка, за которую, посредством скобы и обвязки вязальной проволокой, осуществляется крепеж разрядника к изолятору. К штырю этого же изолятора, напротив металлической трубки, крепиться стержневой электрод для обеспечения необходимого искрового воздушного промежутка.

Соединительные зажимы изготовлены из стали. Покрытой защитным слоем цинка, и имеют конструкцию, обеспечивающую надежное крепление разрядника к проводу ВЛ. Конструкция зажима имеет две модификации, позволяющие устанавливать разрядник как на неизолированные провода, так и на защищенные провода, для которых зажим имеет прокусывающие шипы.

Для достижения необходимого искрового промежутка 20-40 мм возможно изгибание стержневого электрода, путем приложения усилия после его установки.

Принцип работы разрядника РДИШ 10-4-УХЛ1

При возникновении на проводе ВЛ индустрированного грозового импульса перенапряжения металлическая трубка на кабеле разрядника приобретает то же высокий потенциал, что и провод (вследствие большой емкостной связи между трубкой и жилой кабеля). Поэтому первоначально практически все грозовое перенапряжение оказывается приложенным к искровому воздушному промежутку между трубкой и заземленным стержневым электродом. При напряжении порядка 50-70 кВ промежуток пробивается, и металлическая трубка на поверхности кабеля приобретает нулевой потенциал земли. Таким образом, перенапряжение оказывается приложенным между жилой кабеля и металлической трубкой на его поверхности. Под воздействием этого перенапряжения вдоль поверхности изоляции разрядника развивается скользящий разряд, который проходит от металлической трубки через промежуточные кольцевые электроды к соответствующему окольцевателю. Провод ВЛ оказывается связанным с заземленной опорой через длинный канал разряда. Который разбит на отдельные отрезки кольцевыми электродами. После прохождения импульсного тока грозового перенапряжения по каналу разряда протекает сопровождающий ток промышленной частоты. Однако при первом переходе тока через ноль разряд гаснет, не переходя в силовую дугу. Что предотвращает возникновение короткого замыкания и отключение ВЛ.

Конструкция разрядника РДИШ 10-4-УХЛ1, кроме того, обеспечивает усиление крепления провода на опоре, то есть разрядник заменяет обычный шлейф двойного крепления.

Разрядник РДИШ-10 целесообразно применять для защиты ВЛ 6, 10 кВ от индустрированных грозовых перенапряжений в тех случаях, когда необходимо применять двойное крепление проводов. Их надо устанавливать на опору с чередованием фаз, также как РДИП-10. например, на первой опоре на фазе В устанавливается РДИП-10 (а на фазах А и С – обычные металлические шлейфы); на второй опоре РДИШ-10 устанавливается на фазу А (а на фазах В и С – обычные металлические шлейфы); на третьей опоре РДИШ-10 устанавливается на фазу С (а на фазах А и В – обычные металлические шлейфы) и т.д.
