Изоляторы стеклянные штыревые

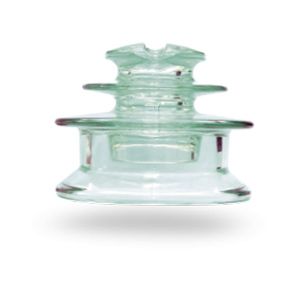

Изоляторы ШС 10ЕД, ШСТ 10ЕД, ШС 20ЕД и ШСТ 20ЕД

Код в каталоге: 813
Изоляторы  ШС 10ЕД, ШСТ 10ЕД, ШС 20ЕД и ШСТ 20ЕД

Предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока:

  • ШС 10ЕД и ШСТ 10ЕД на напряжение 10 кВ;
  • ШС 20 ЕД и ШСТ 20 ЕД на напряжение 20 кВ;

частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора.
Изготавливаются по ТУ 3493-010-99267582-2015.

Провод может быть закреплен в желобе или на шейке изолятора.

В отличие от традиционных штыревых изоляторов типа ШС, новые изоляторы производства ЗАО "ЮМЭК" типа ШС ЕД и ШСТ ЕД  имеют двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и могут быть рекомендованы к применению в районах с особой степенью загрязнения и высокой грозовой активностью.
Крепление изоляторов ШС 10ЕД и ШС 20ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы. Крепление изоляторов ШСТ 10ЕД и ШСТ 20ЕД осуществляется на штырь траверсы при помощи трубчатого соединения.

Впервые в России освоен в серийном производстве штыревой изолятор на 20 кВ из закаленного стекла, позволяющий определить на ВЛ место пробоя. Изолятор ШС 20ЕД соответствует всем требованиям по механическим и электрическим параметрам, предъявляемым к штыревым изоляторам (ГОСТ 1232), является аналогом изоляторов ШФ 20 и ШС 20 всех модификаций. По электрическим и термомеханическим характеристикам ШС 20ЕД превосходит применяемые штыревые изоляторы из отожженного стекла.

Новые штыревые стеклянные изоляторы из закаленного стекла типа ШС 10ЕД, ШСТ 10ЕД, ШС 20ЕД и ШСТ 20ЕД успешно прошли квалификационные (сертификационные) испытания. Изоляторы типа ШС и ШСТ на напряжение 10 и 20 кВ прошли сертификацию на соответствие ГОСТ 1232 и ТУ 3493-010-99267582-2015.

Структура условного обозначения изоляторов
ШСТ ХЕД
Ш – штыревой;
С - материал изоляционной детали - стекло;
Т – трубчатый (при традиционном исполнении излятора не указывается);
Х - класс изолятора по номинальному напряжению, 10 или 20 кВ;
Е - модификация изолятора;
Д - двукрылая форма исполнения изоляционной детали.

 Условное обозначение ШС 10ЕД ШСТ 10ЕД ШС20ЕД ШСТ 20ЕД
 SS10 SS20
Номинальное напряжение 10 10 20 20
Выдерживаемое напряжение полного грозового импульса, кВ 100 100 125 125
Диаметр изолятора, D,мм 170 170 170 170
Номинальная высота, Н,мм 132 132 165 165
Номинальная длина пути утечки, мм 340 340 415 415
Нормированная механическая разрушающая сила при изгибе, кН 12,5 12,5 13,0 13,0
Пробивное напряжение
в изолирующей среде, кВ
130 130 140 140
Выдерживаемое напряжение
50гц (сухое)
68 68 73 73
Выдерживаемое напряжение
50 Гц (под дождем),кВ
42 42 50 50
Масса кг, не более 2,2 2,5 2,52 2,8
