Изоляторы линейные тарельчатые

Изоляторы типа ПС (ПС 70Е, ПС 120Б, ПС 120Е, ПС 160Д, ПС 210В, ПС 240 В, ПС 300В).

Код в каталоге: 790

Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируются при температуре окружающего воздуха от - 60 до + 50 ^оС.
Исполнение УХЛ 1 по ГОСТ 15150.
Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-93.

Наиболее массово применяющаяся модификация изоляторов со стандартным типом изолирующей детали.Такие изоляторы применяются на ВЛ, проходящих в районах, где загрязнение атмосферы незначительно.

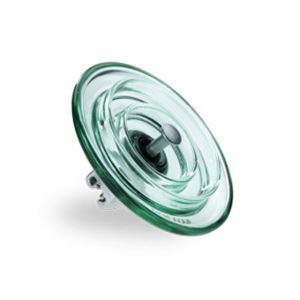

Enlarge this image

Обозначение изолятора и его расшифровка:
ПС 70Е (212W и 112W), ПС 120Б (212W и 112W), ПС 120Е (212W и 112W), ПС 160Д (212W и 112W), ПС 210В (212V и 112V), ПС 240В, ПС 300В.
Первая буква обозначает вид изолятора: «П» - подвесной.
Вторая буква обозначает материал изоляционной детали: «С» - стекло.
Группа цифр (после двух или трех первых букв) обозначает класс изолятора по разрушающей механической силе:
«70» - 70 кН,
«120» - 120 кН,
«160» - 160 кН,
«210» - 210 кН,
«240» - 240 кН,
«300» - 300 кН.
Третья буква (буква после первой группы цифр) обозначает модернизацию (модификацию) изолятора: «А», «Б», «В», «Г» и т.д.
Первая цифра в обозначении 112W или 212W (во второй группе цифр) обозначает условный размер строительной высоты:
«1» - большая (увеличенная) высота,
«2» - малая (уменьшенная).
Буквами W или V обозначают тип замка в соединении изолятора по ГОСТ 12253-88:
«W» - пружинный w- образный замок,
«V» - шплинтовой v-образный замок.

Enlarge this image

Условное обозначение		ПС70Е 212W	ПС70Е 112W	ПС120Б 212W	ПС120Б 112W	ПС120Е 212W	ПС120Е 112W	ПС 160Д 212W	ПС 160Д 112W
Условное обозначение		U70BS	U70BL		U120B		U120B	U160BS	U160BL
Минимальная механическая разрушаюшая нагрузка, кН		70	70	120	120	120	120	160	210
Минимальная прочность остатка, кН		56	56	96	96	96	96	128	128
Диаметр изоляционной детали, D,мм		255	255	255	255	255	255	280	300
Строительная высота, Н,мм		127	146	127	146	127	146	280	300
Номинальная длина пути утечки, мм		320	320	320	320	350	350	370	370
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84		16	16	16	16	16	16	20	20
Пробивное напряжение в изолирующей среде, кВ		130	130	130	130	130	130	130	130
Выдерживаемое напряжение 50гц (сухое)		70	70	70	70	70	70	75	75
Выдерживаемое напряжение 50 Гц (под дождем),кВ		40	40	40	40	40	40	45	45
Выдерживаемое импульсное напряжение, сухое		100/100	100/100	100/100	100/100	100/100	100/100	110/110	110/110
Номинальное напряжение при допустимом уровне радиопомех, кВ	Дб	60	60	60	60	60	60	60	60
	кВ	20	20	20	20	20	20	20	20
	Дб	86	86	86	86	86	86	86	86
	кВ	25	25	30	30	30	30	35	35
Масса кг, не более		3,6	3,6	3,9	3,9	3,9	3,9	6,2	6,2

Enlarge this image

Условное обозначение		ПС210В 212V	ПС210В 112V	ПС240В	ПС300В
Условное обозначение			U210B	U240B	U300B
Минимальная механическая разрушаюшая нагрузка, кН		210	210	240	300
Минимальная прочность остатка, кН		168	168	192	240
Диаметр изоляционной детали, D,мм		290	290	290	320
Строительная высота, Н,мм		170	195	170	195
Номинальная длина пути утечки, мм		380	380	380	385
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84		20	20	24	24
Пробивное напряжение в изолирующей среде, кВ		130	130	130	130
Выдерживаемое напряжение 50гц (сухое)		72	72	72	82
Выдерживаемое напряжение 50 Гц (под дождем),кВ		45	45	45	50
Выдерживаемое импульсное напряжение, сухое		110/100	110/100	110/110	130/130
Номинальное напряжение при допустимом уровне радиопомех, кВ	Дб	60	60	60	60
	кВ	20	20	20	20
	Дб	86	86	86	86
	кВ	40	40	40	40
Масса кг, не более		7,2	7,2	7,9	10
