Изоляторы фарфоровые штыревые

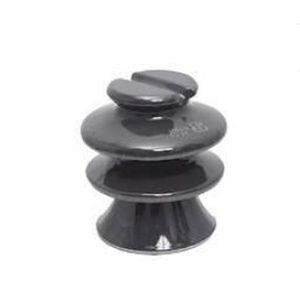

Изоляторы ШФ-10

Код в каталоге: 1065

Изоляторы ШФ10МО, ШФ10Г

Изоляторы ШФ-10 предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока частотой до 100 Гц.

Для повышения надежности в районах с повышенным загрязнением на ВЛ и в элеткроустановках 10кВ применяют изоляторы ШФ-20, имеющие в полтора раза большую длину пути утечки.

Технические характеристики изоляторов ШФ-10

Тип	ГОСТ, ТУ	Минимальная механическая разрушающая нагрузка,кН	Пробивное напряжение в изоляционной среде,кВ	Выдерживаемое напряжение, кВ	Строитель-наявысота,мм	Масса,кг
частотой50 Гц (в сухом состоянии),мм	частотой 50 Гц (под дождем),мм	импульсное напряжение 1,2/50 +/-,кВ
ШФ-10Г (10 кВ)	ТУ 3493-133-00111120-96	12,5	160	65	100	256	140	1,9
ШФ-10МО (10 кВ)	ГОСТ 1232	12,5	120	63	80	260	140	1,4

Тип

ГОСТ, ТУ

Минимальная механическая разрушающая нагрузка,кН

Пробивное напряжение в изоляционной среде,кВ

Выдерживаемое напряжение, кВ

Строитель-наявысота,мм

Масса,кг

частотой50 Гц
(в сухом состоянии),мм

частотой 50 Гц
(под дождем),мм

импульсное напряжение 1,2/50 +/-,кВ

ШФ-10Г (10 кВ)

ТУ 3493-133-00111120-96

12,5

160

100

256

140

1,9

ШФ-10МО (10 кВ)

ГОСТ 1232

12,5

120

260

140

1,4
