Изоляторы фарфоровые линейные опорные ОЛФ

Линейные опорные фарфоровые изоляторы ОЛФ

Код в каталоге: 1118

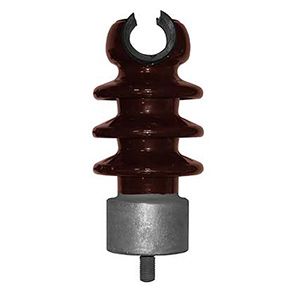

Линейные опорные фарфоровые изоляторы ОЛФ

Изоляторы ОЛФ предназначены для крепления проводов, в том числе защищенных изоляцией типа СИП-3 (САХ) на промежуточных, примежуточно-угловых и иных опорах напряжением 6-10 кВ. Крепление к металлоконструкциям опор (траверсам) осуществляется при помощи болтового соединения М20.

Применение данного изолятора по сравнению со штырьевыми изоляторами позволяет:

- снизить стоимость траверс;
- снизить затраты на транспортировку траверс;
- снизить трудоемкость монтажа;
- повысить надежность изоляционного узла, исключив из конструкции наиболее слабые элементы (штыри, колпачки и т.д.)

Технические характеристики изолятора ОЛФ-10

Тип

Минимальная разрушающая
сила при изгибе,

кН

Длина
пути утечки,

мм

Выдерживаемые напряжения, кВ,
не менее



полного грозового импульса



переменное одноминутное в сухом состоянии переменное одноминутное под дождем переменное в загрязненном и увлажненном состоянии при нормированном загрязнении
ОЛФ-10-А2
ОЛФ-10-Б2
12,5 300 100 65 40 13



Тип Нормированная удельная проводимость загрязнения, мксм Изоляционное расстояние “провод-опора”, мм,
не менее

Масса,

кг

ОЛФ-10-А2
ОЛФ-10-Б2
10 210 6

Технические характеристики изолятора ОЛФ-35
